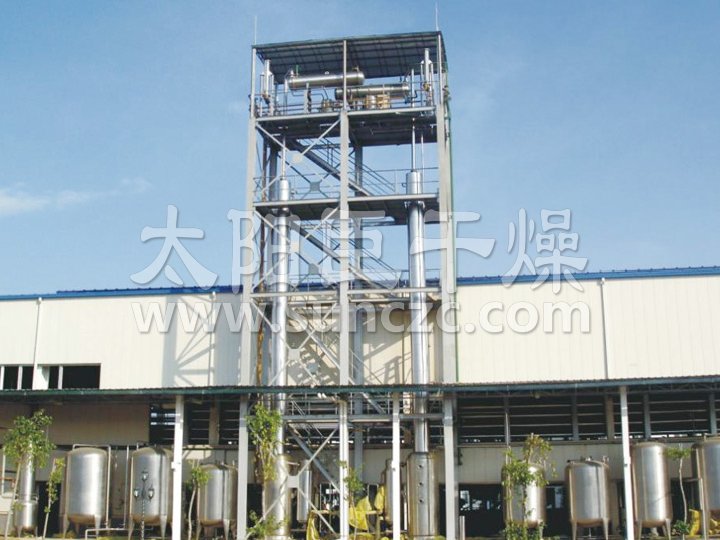

酒精回收塔
相關工程：
詳細說明
設備結構特性和技術性能
本裝置采用高效的陶瓷制波紋填料。蒸餾塔體采用不銹鋼制作，從而防止了鐵屑堵塞填料的現象，延長了裝置的使用期限。本裝置中凡接觸酒精的設備部份如冷凝器、穩壓罐、冷卻蛇管等均采用不銹鋼，以確保成品酒精不被污染。W型之蒸餾釜采用可拆式U型加熱管，在檢修時可將U型加熱管移出釜外，便于對加熱管外壁及蒸餾釜內壁進行清洗。
ZW型則省去間接加熱蒸餾釜。冷凝器采用列管式換熱器，也可根據用戶要求供應螺旋板式換熱器，冷卻器采用盤管式冷卻器，采用盤管式冷卻器并配套供應穩壓罐和比重測定器。
產品用途
本裝置適用于制藥、食品、輕工、化工等行業的稀酒精回收。也適用于甲醇等其他溶媒的蒸餾。本裝置根據用戶的要求，可將30°左右的稀酒精蒸餾至90～95°酒精。如果成品的酒精度要求很高，可加大回流比，但產量則相應降低。
裝置組成
W型有五種規格，每種規格均包括相應配置的蒸餾塔、蒸餾釜、冷凝器、冷卻器、穩壓罐、比重測定器。其中W-200、W-300型蒸餾塔直接安裝在蒸餾釜上。W-400、W-500、W-600型蒸餾塔與蒸餾釜分別安裝。
ZW型有ZW-200、ZW-300兩種規格，每種規格包括相應配套的預熱器、蒸餾塔、冷凝器、冷卻器、穩壓罐、比重測定器。
其他輔助設備和儀表如：計量罐、貯罐、輸送泵、轉子流量計、溫度指示儀表等用戶自備，我廠也可按用戶要求另行加工或代為訂購供應。
技術參數
◎進料濃度：30%～80%
◎出料濃度：90%～95%
◎回流比：R=13（根據進出料濃度而定）
◎殘液排放含醇濃度：W型≤3%、ZW≤1%
◎生產能力(kg/h): 見右表
| 型號 | 塔徑 （mm） | 30%～40%進料的生產能力 | 60%～80%進料的生產能力 | ||
| 90% | 95% | 90% | 95% | ||
| W-200 | Φ200 | 35 | 26 | 45 | 36 |
| W-300 | Φ300 | 80 | 61 | 100 | 80 |
| W-400 | Φ400 | 150 | 120 | 180 | 140 |
| W-500 | Φ500 | 230 | 185 | 275 | 220 |
| W-600 | Φ600 | 335 | 270 | 400 | 320 |
| ZW-200 | Φ200 | 95 | 60 | 110 | 80 |
| ZW-300 | Φ300 | 200 | 120 | 240 | 165 |
